Mitä materiaaleja ja pinnoitustekniikoita käytetään yleisesti OMTD-kalvojen valmistuksessa?

Optoelectronic Mapping Transparent Display (OMTD) -kalvo edustaa läpimurtoa läpinäkyvässä näyttötekniikassa, jossa yhdistyy optinen selkeys ja tarkka elektroninen suorituskyky. Sen rakenne ja koostumus ovat tulosta edistyneistä materiaalisuunnittelusta ja pinnoitusprosesseista, jotka on suunniteltu saavuttamaan sekä korkea läpinäkyvyys että luotettava johtavuus. OMTD-kalvon taustalla olevien materiaalien ja pinnoitustekniikoiden ymmärtäminen auttaa selittämään, miksi siitä on tullut olennainen komponentti läpinäkyvissä näytöissä, heads-up-näytöissä ja seuraavan sukupolven älyikkunoissa.

1. Pohjaalustamateriaalit

Perusta OMTD elokuva tyypillisesti koostuu läpinäkyvät polymeerisubstraatit jotka tarjoavat sekä mekaanisen vakauden että optisen kirkkauden. Yleisiä materiaaleja ovat:

• Polyeteenitereftalaatti (PET): Tarjoaa erinomaisen optisen läpäisykyvyn, joustavuuden ja kustannustehokkuuden. Sitä käytetään laajasti joustavissa näyttösovelluksissa.
• Polykarbonaatti (PC): Korkeasta iskunkestävyydestä ja hyvästä mittapysyvyydestä tunnettuja PC-alustoja käytetään usein, kun mekaaninen kestävyys on kriittinen.
• Polyimidi (PI): Soveltuu korkean lämpötilan sovelluksiin ja joustavaan elektroniikkaan lämpövakauden ja taivutuskestävyyden ansiosta.
• Lasipohja: Jäykissä näytöissä erittäin ohut lasi tarjoaa erinomaisen optisen tasaisuuden ja minimaalisen vääristymän.

Nämä substraatit muodostavat rakenteellisen pohjan, jolle optoelektroniset kerrokset kerrostetaan.

2. Johtavat kerrosmateriaalit

Johtava kerros on OMTD-kalvon toiminnallinen ydin, joka mahdollistaa sähkövirran kulkemisen läpinäkyvyyttä tinkimättä. Suunnitteluvaatimuksista riippuen käytetään useita kehittyneitä materiaaleja:

• Indiumtinaoksidi (ITO): Pitkään vakiintunut läpinäkyvä johtava oksidi, jolla on erinomainen johtavuus ja optinen suorituskyky, vaikka sillä on rajoituksia joustavuudessa ja kustannuksissa.
• Hopeaiset nanolangat (AgNW): Tarjoaa erinomaisen joustavuuden ja alhaisen levyn kestävyyden, mikä tekee niistä sopivia taivutettaville läpinäkyville kalvoille.
• Grafeeni: Tarjoaa korkean sähkönjohtavuuden, mekaanisen lujuuden ja läpinäkyvyyden, ja kiinnostus seuraavan sukupolven johtavana kerrosmateriaalina kasvaa.
• Metalliverkko: Mikroskooppisista metalliverkoista (usein hopeasta, kuparista tai nikkelistä) koostuvat metalliverkkopinnoitteet saavuttavat erittäin alhaisen vastuksen säilyttäen samalla korkean optisen läpäisykyvyn.
• Johtavat polymeerit (esim. PEDOT:PSS): Joustaviin sovelluksiin käytettyjä johtavat polymeerit tasapainottavat läpinäkyvyyttä, joustavuutta ja prosessoitavuutta.

Johtavan materiaalin valinta riippuu käyttötarpeista, kustannuksista ja halutusta tasapainosta johtavuuden ja optisen suorituskyvyn välillä.

3. Optiset pinnoitustekniikat

Visuaalisen laadun parantamiseksi OMTD-kalvot sisältävät usein optisia pinnoitteita, jotka hallitsevat valon heijastusta, läpäisyä ja värien tasaisuutta. Yleisiä optisia pinnoitteita ovat:

• Heijastamattomat (AR) pinnoitteet: Minimoi häikäisy- ja heijastushäviöt parantaaksesi näytön selkeyttä.
• Korkean taitekertoimen kerrokset: Käytetään ohjaamaan valon kulkua ja vähentämään sirontaa, mikä parantaa yleistä kirkkautta ja värikontrastia.
• Optiset kompensaatiokerrokset: Tasapainota kahtaistaitteisuutta tai kulmavärien muutosta näytöissä, mikä varmistaa tasaisen värin suorituskyvyn.

Nämä pinnoitteet levitetään tyypillisesti käyttämällä tarkkoja ohutkalvopinnoitusmenetelmiä, kuten sputterointia, haihdutusta tai kemiallista höyrypinnoitusta.

4. Toiminnalliset kerrospinnoitteet

Optisten ja johtavien kerrosten lisäksi OMTD-kalvot sisältävät usein toiminnallisia pinnoitteita, jotka parantavat kestävyyttä ja suorituskykyä:

• Kovat pinnoitteet: Lisää pinnan kovuutta ja naarmuuntumisenkestävyyttä erityisesti ulko- tai autosovelluksissa.
• Hydrofobiset ja oleofobiset pinnoitteet: Hylkää kosteutta, öljyä ja sormenjälkiä hyvän näkyvyyden säilyttämiseksi.
• UV- ja infrapuna (IR) suodatuskerrokset: Suojaa kalvoa ja alla olevaa elektroniikkaa ultraviolettisäteilyltä ja hallitse lämpösäteilyä.
• Kiinnittymistä edistävät aineet ja puskurikerrokset: Parantaa eri materiaalikerrosten välistä sidosta ja estää delaminaatiota mekaanisen rasituksen alaisena.

5. Päällystys- ja pinnoitusprosessit

OMTD-kalvon suorituskyky riippuu suuresti sen pinnoitustekniikoiden tarkkuudesta. Käytettyjä edistyneitä valmistusprosesseja ovat:

• Magnetronin sputterointi: Fysikaalinen höyrypinnoitustekniikka tasaisten johtavien tai optisten pinnoitteiden luomiseen, joilla on korkea tartuntakyky.
• Atomic Layer Deposition (ALD): Mahdollistaa kalvon paksuuden ja koostumuksen tarkan hallinnan atomitasolla, käytetään erittäin ohuissa toiminnallisissa pinnoitteissa.
• Roll-to-Roll (R2R) -pinnoite: Mahdollistaa korkealaatuisten joustavien OMTD-kalvojen jatkuvan tuotannon.
• Mustesuihku- tai spraypinnoite: Käytetään johtavien materiaalien, kuten hopeananolankojen tai polymeerien, kuvioimiseen joustaville alustoille.

Jokainen prosessi valitaan kohdesovelluksen, kustannusrakenteen ja vaaditun materiaalin suorituskyvyn perusteella.

6. Integrointi ja sovellus

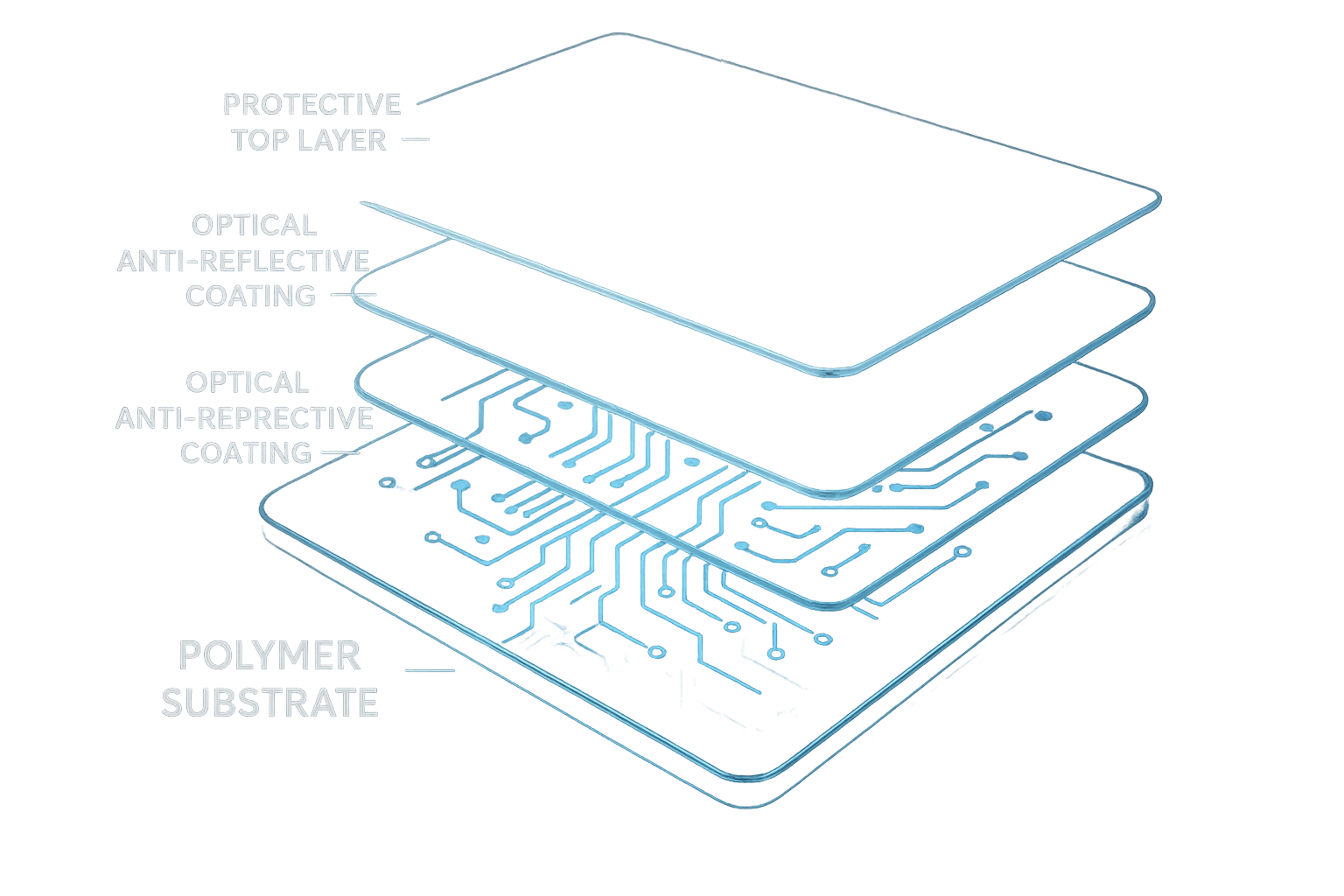

Päällystyksen jälkeen eri kerrokset integroidaan komposiitti OMTD-kalvoksi, joka tarjoaa molemmat optinen läpinäkyvyys ja sähköinen kartoitustoiminto . Tämä integroitu rakenne voidaan räätälöidä erilaisiin sovelluksiin, kuten läpinäkyviin OLED-paneeleihin, lisätyn todellisuuden näyttöihin, ajoneuvojen HUD-järjestelmiin tai älykkäisiin vähittäiskaupan kylteihin.

Yhdistelmä edistynyt materiaalitiede ja tarkka pinnoitustekniikka varmistaa, että OMTD-kalvot säilyttävät korkean optisen läpäisyn (usein yli 90 %), alhaisen pintaresistanssin ja kestävän ympäristövakauden – avaintekijät läpinäkyvän näytön suorituskyvyssä.

Yhteenvetona , OMTD-kalvojen valmistus perustuu synergistiseen sekoitukseen läpinäkyvät polymeeri- tai lasisubstraatit , johtavia materiaaleja kuten ITO, hopeiset nanolangat tai grafeeni ja optiset ja suojaavat pinnoitteet sovelletaan kehittyneiden pinnoitustekniikoiden avulla. Tutkimuksen jatkuessa materiaalin joustavuuden, johtavuuden ja ympäristön kestävyyden parantamisen odotetaan laajentavan OMTD-kalvosovellusten valikoimaa seuraavan sukupolven näyttö- ja optoelektroniikkatekniikoissa.
